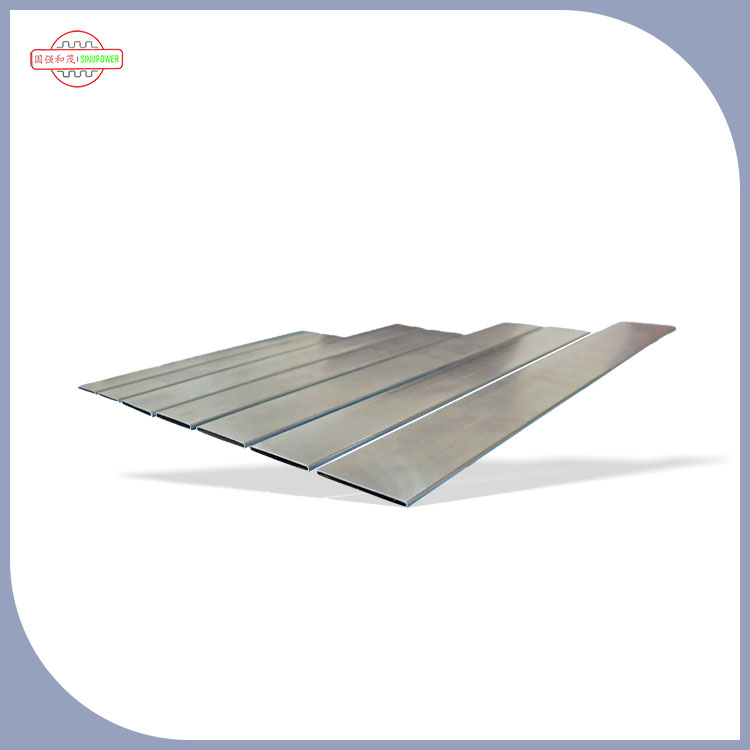

Ống lõi nóng kết nối chống rò rỉ hàn bằng laser

Đối với các nhà sản xuất HVAC ô tô, độ tin cậy của lõi lò sưởi bắt đầu từ tính toàn vẹn của đường nối ống.Sinupower– một người tận tâmnhà sản xuấtcủa các thành phần nhiệt nhôm chính xác – sản xuấtỐng lõi nóng kết nối chống rò rỉ hàn bằng lasersử dụng công nghệ laser sợi quang công suất cao. Quá trình này tạo ra một đường hàn đồng nhất, liên tục giúp loại bỏ các đường rò rỉ thường gặp trong các ống hàn điện trở hoặc được hàn cơ học. Cấu hình phẳng loại B tối đa hóa diện tích bề mặt để truyền nhiệt trong khi đường hàn được hàn bằng laze đảm bảo tính toàn vẹn của cấu trúc trong chu kỳ nhiệt và áp suất chất làm mát. Kết quả: lõi bộ sưởi hoạt động đáng tin cậy trong suốt thời gian sử dụng của xe. Với tư cách là người dẫn đầunhà sản xuất ống lõi nóng, Sinupower phục vụ các nhà cung cấp HVAC ô tô trên toàn cầu với các giải pháp chống rò rỉ, đáng tin cậy.

Tại sao hàn Laser lại quan trọng đối với ống lõi nóng

Sinupower củaỐng lõi nóng kết nối chống rò rỉ hàn bằng laserđược sản xuất bằng quy trình mang lại những lợi thế có thể đo lường được so với các phương pháp chế tạo ống thông thường:

Hiệu suất không rò rỉ

• Hàn laser tạo ra đường hàn đồng nhất, liên tục, không có độ xốp hoặc vết nứt nhỏ – loại bỏ kiểu hư hỏng chính của lõi gia nhiệt.
• Độ sâu thâm nhập mối hàn nhất quán (thường là 0,5–1,2 mm) đảm bảo mối nối khớp hoặc vượt quá cường độ vật liệu nền.
• Thử nghiệm rò rỉ khí heli trên mỗi lô sản xuất sẽ xác minh tỷ lệ rò rỉ dưới 0,5 g/năm trên mỗi ống.
• Không cần vật liệu độn sau hàn, loại bỏ nguy cơ dư lượng chất trợ dung hoặc hiện tượng giòn hợp kim hàn.

Hiệu suất truyền nhiệt vượt trội

• Cấu hình loại B phẳng làm tăng tỷ lệ diện tích bề mặt trên thể tích, cho phép truyền nhiệt nhanh hơn từ chất làm mát sang không khí trong cabin.
• Lỗ khoan bên trong nhẵn giúp giảm thiểu lực cản dòng chảy và giảm áp suất trên lõi lò sưởi.
• Độ dày thành đồng nhất (dung sai ± 0,05mm) đảm bảo độ dẫn nhiệt ổn định trên toàn bộ chiều dài ống.

Tăng cường độ bền khi đạp xe nhiệt

• Hàn laser tạo ra một liên kết luyện kim có thể chịu được sự giãn nở và co lại do nhiệt lặp đi lặp lại mà không bị nứt do mỏi.
• Tương thích với hợp kim nhôm AA3003 và AA3102, được chọn nhờ tính dẫn nhiệt tuyệt vời (200–220 W/m·K) và khả năng định hình.
• Được xác nhận cho hơn 10.000 chu kỳ nhiệt từ -40°C đến +120°C mà mối hàn không bị suy giảm.

Sản xuất sạch, không có chất trợ dung

• Hàn laser loại bỏ nhu cầu về chất trợ dung hoặc dán hàn, giảm nguy cơ ô nhiễm và đơn giản hóa việc lắp ráp sau này.
• Không có vết hàn hoặc oxy hóa bề mặt - các ống đã sẵn sàng để gắn cánh tản nhiệt và hàn đầu ngay sau khi hàn.
• Hình dạng hạt hàn nhất quán cho phép chèn cánh tản nhiệt và xếp chồng lõi tự động mà không gặp vấn đề về căn chỉnh.

Ống loại B được hàn bằng laser so với ống có đường may thông thường

Quy trình sản xuất – Từ cuộn đến ống thành phẩm

Việc sản xuấtỐng lõi nóng kết nối chống rò rỉ hàn bằng lasertuân theo quy trình sáu bước được kiểm soát chặt chẽ từ cuộn dây đến ống thành phẩm:

Bước 1 – Lựa chọn vật liệu

• Vật liệu cơ bản: Hợp kim nhôm AA3003 và AA3102, được chọn để đảm bảo tính dẫn nhiệt, khả năng định hình và khả năng tương thích khi hàn.
• Cuộn dây đầu vào đã được kiểm tra thành phần hóa học và chất lượng bề mặt.
• Phạm vi độ dày vật liệu: 0,20mm đến 0,60mm tùy theo yêu cầu ứng dụng.

Bước 2 – Tạo dải

• Dải nhôm được cuộn thành hình chữ B – mặt cắt ngang hình bầu dục, dẹt đặc trưng của ống lõi lò sưởi.
• Khuôn định hình chính xác đảm bảo kích thước biên dạng nhất quán trên toàn bộ chiều dài cuộn dây.
• Phép đo laser nội tuyến giám sát hình dạng biên dạng để duy trì dung sai.

Bước 3 – Hàn Laser

• Laser sợi quang công suất cao (1–3 kW) cung cấp năng lượng tập trung vào đường nối ống, tạo ra mối hàn lỗ khóa với độ xuyên thấu sâu và chiều rộng hẹp.
• Khí bảo vệ (argon hoặc helium) bảo vệ bể hàn khỏi quá trình oxy hóa.
• Giám sát mối hàn theo thời gian thực theo dõi độ sâu thâm nhập, chiều rộng mối hàn và độ xốp – tự động loại bỏ các phần nằm ngoài thông số kỹ thuật.

Bước 4 – Ủ đường hàn

• Ủ sau hàn cục bộ làm giảm ứng suất dư tại vùng hàn mà không ảnh hưởng đến nhiệt độ vật liệu cơ bản.
• Đảm bảo khu vực hàn có độ dẻo và khả năng định hình tương tự với phần còn lại của ống.

Bước 5 – Định cỡ và cắt theo chiều dài

• Các ống được hiệu chuẩn theo kích thước cuối cùng thông qua một loạt khuôn định cỡ.
• Cắt theo chiều dài do khách hàng chỉ định bằng thiết bị cưa hoặc cắt chính xác.
• Các đầu được mài nhẵn và chuẩn bị cho việc lắp vây hoặc gắn đầu.

Bước 6 – Kiểm tra rò rỉ 100%

• Mỗi ống đều trải qua thử nghiệm rò rỉ khối phổ heli để xác minh hiệu suất chống rò rỉ.
• Tiêu chí chấp nhận: rò rỉ .50,5 g/năm.
• Các ống không vượt qua bài kiểm tra sẽ tự động bị loại bỏ – đảm bảo không có ống nào bị lỗi rời khỏi dây chuyền sản xuất.

Trọng tâm ứng dụng – Lõi gia nhiệt cho HVAC ô tô

Với tư cách là người đáng tin cậynhà cung cấp ống lõi nóng ô tô, Sản phẩm của Sinupower được triển khai trên nhiều nền tảng xe:

Ứng dụng chính

• Hệ thống HVAC cho xe khách:Thành phần cốt lõi để sưởi ấm cabin trên xe sedan, SUV và xe tải nhẹ.
• Kiểm soát khí hậu xe thương mại:Lõi sưởi hạng nặng dành cho xe tải, xe buýt và thiết bị địa hình.
• Quản lý nhiệt xe điện:Tích hợp vào hệ thống sưởi EV (cấu hình bơm nhiệt hoặc sưởi điện trở).
• Bộ xử lý không khí HVAC:Được sử dụng trong các ứng dụng sưởi ấm tòa nhà và công nghiệp, nơi cần có bộ trao đổi nhiệt nhỏ gọn, chống rò rỉ.

Các điểm tích hợp trong cụm lõi gia nhiệt

• Các ống được chèn vào giữa các ngăn vây và được mở rộng hoặc hàn đồng để tạo thành khối lõi.
• Các đầu ống được kết nối với các đầu vào/ra thông qua hàn hoặc nối cơ học.
• Chất làm mát (chất làm mát động cơ hoặc chất lỏng sưởi ấm xe điện) chảy qua bên trong ống, trong khi không khí đi qua bên ngoài có vây.
• Sự truyền nhiệt xảy ra từ chất lỏng qua thành ống và cánh tản nhiệt tới không khí trong cabin.

Khả năng tương thích với quy trình lắp ráp

• Ống của chúng tôi tương thích với cả quy trình hàn bằng khí quyển có kiểm soát (CAB) và hàn bằng chân không.
• Đường hàn mịn, không chứa oxit không cần phải làm sạch thêm trước khi hàn – giảm các bước xử lý và rủi ro nhiễm bẩn.
• Cấu hình và chiều dài ống có thể được tùy chỉnh để phù hợp với hình học cốt lõi cụ thể và yêu cầu về nền xe.

Chứng nhận chất lượng và tiêu chuẩn sản xuất

Quy trình sản xuất của Sinupower hoạt động theo các hệ thống được chứng nhận sau:

📋 Cung cấp bản sao đầy đủ chứng chỉ theo yêu cầu.

Sở hữu trí tuệ

• 2 bằng sáng chế phát minh– bao gồm hệ thống định vị hàn laser độc quyền cho ống loại B.
• 15 bằng sáng chế thiết kế– bao gồm các cấu hình ống độc đáo và hình dạng lõi lò sưởi.
• 16 bằng sáng chế mô hình tiện ích– tập trung vào các cải tiến trong quá trình tạo hình và hàn ống.

Khả năng tùy chỉnh cho ống lõi nóng

Tùy chỉnh kích thước

• Chiều rộng ống:12 mm đến 40mm (do khách hàng chỉ định)
• Chiều cao ống:1,5mm đến 5,0mm (cấu hình phẳng)
• Độ dày của tường:0,20mm đến 0,60mm
• Chiều dài:100mm đến 2.000mm (cắt theo chiều dài mỗi đơn hàng)
• Sức chịu đựng:±0,05mm trên các kích thước quan trọng

Tùy chọn hợp kim và lớp phủ

• AA3003:Hợp kim tiêu chuẩn – dẫn nhiệt và định hình tốt, chống ăn mòn.
• AA3102:Biến thể cường độ cao hơn - thích hợp cho các ứng dụng có áp suất cao hơn hoặc đòi hỏi khắt khe hơn.
• Xử lý bề mặt:Lớp phủ vảy kẽm hoặc lớp phủ chuyển đổi tùy chọn để tăng cường khả năng chống ăn mòn.

Tùy chọn biểu mẫu cuối

• Cắt vuông– tiêu chuẩn để chèn tiêu đề
• Đầu vát- để lắp ráp và gắn kín dễ dàng hơn
• Kết thúc mở rộng– đối với các kết nối tiêu đề cơ học
• Hồ sơ cuối tùy chỉnh- theo bản vẽ của khách hàng

Quá trình phát triển

1. Trình bày yêu cầu:Khách hàng cung cấp thông số kỹ thuật, bản vẽ hoặc mục tiêu hiệu suất.
2. Đánh giá tính khả thi:Đội ngũ kỹ thuật đánh giá các thông số vật liệu, biên dạng và mối hàn.
3. Thiết kế dụng cụ:Khuôn định hình và khuôn hàn được sản xuất trong nhà.
4. Chạy nguyên mẫu:Tối đa 100 chiếc để xác nhận của khách hàng - chỉ tính phí khuôn.
5. Sản xuất:Sản xuất toàn diện với PPAP Cấp 3 có sẵn.
6. Vận chuyển:Các lô hàng theo lịch trình có giấy chứng nhận vật liệu và báo cáo kiểm tra.

Đảm bảo chất lượng – Cách chúng tôi đảm bảo chất lượng mối hàn đáng tin cậy

Mỗi lôỐng lõi nóng kết nối chống rò rỉ hàn bằng lasertrải qua khuôn khổ kiểm soát chất lượng nghiêm ngặt của chúng tôi:

Kiểm soát nguyên liệu thô

• Cuộn nhôm có nguồn gốc từ các lò luyện được chứng nhận ISO 14001 với khả năng truy xuất nguồn gốc nguyên liệu đầy đủ.
• Kiểm tra đầu vào: thành phần hóa học (OES), chất lượng bề mặt và xác minh độ dày.

Kiểm soát trong quá trình

• Hình thành:Giám sát kích thước theo thời gian thực với kiểm soát phản hồi để duy trì độ chính xác của hồ sơ.
• Hàn laze:Công suất, tốc độ và dòng khí bảo vệ được theo dõi liên tục. Chất lượng đường hàn được xác minh thông qua chụp cắt lớp kết hợp quang học nội tuyến (OCT).
• Ủ:Ủ cảm ứng cục bộ với giám sát nhiệt độ để đảm bảo cấu trúc hạt đồng nhất tại vùng hàn.

Kiểm tra lần cuối

• chiều:OD, chiều rộng, chiều cao và độ dày thành được đo tại 3 điểm trên mỗi ống.
• Kiểm tra rò rỉ:Khối phổ helium – 100% ống, 0,5 g/năm.
• Kiểm tra mối hàn:Xác minh trực quan và vi mô về tính liên tục của đường hàn.
• Cơ khí:Thử nghiệm độ bền kéo và nổ cho mỗi lô xử lý nhiệt.

Các quy trình này đảm bảo mọi lô hàng đều đáp ứng các yêu cầu nghiêm ngặt về chất lượng của ứng dụng HVAC cho ô tô.

Tính bền vững và tuân thủ môi trường

Hiệu quả năng lượng

• Hàn laser tiêu thụ ít năng lượng hơn đáng kể so với hoạt động của lò hàn truyền thống – giảm lượng khí thải carbon của chúng tôi.
• Công nghệ đầu đốt tái sinh trong quá trình ủ giúp giảm 18% lượng khí tiêu thụ.

Tái chế và giảm thiểu chất thải

• Sử dụng nguyên liệu 98% - tất cả phế liệu nhôm được tách riêng và trả lại cho các nhà tái chế được chứng nhận.
• Không sử dụng chất trợ dung hoặc keo hàn trong quá trình hàn, loại bỏ các dòng chất thải nguy hại.

Sự tuân thủ

• Tuân thủ RoHS - không có chất bị hạn chế trong vật liệu hoặc quy trình.
• Tuân thủ REACH – tất cả các hợp kim và hóa chất xử lý đều đáp ứng các tiêu chuẩn môi trường hiện hành của EU.

Các câu hỏi thường gặp về ống lõi hàn nóng bằng laser

Liên hệ Sinupower – Giải pháp ống lõi gia nhiệt

Sinupower cung cấpỐng lõi nóng kết nối chống rò rỉ hàn bằng lasercho phép các nhà sản xuất HVAC ô tô sản xuất lõi lò sưởi với độ tin cậy vượt trội, hiệu suất nhiệt ổn định và tổng chi phí sản xuất thấp hơn. Chúng tôi mời các OEM, nhà cung cấp HVAC cấp một và nhà sản xuất lõi máy sưởi liên hệ với chúng tôi để lấy mẫu, bảng dữ liệu kỹ thuật hoặc đánh giá thiết kế hợp tác.
