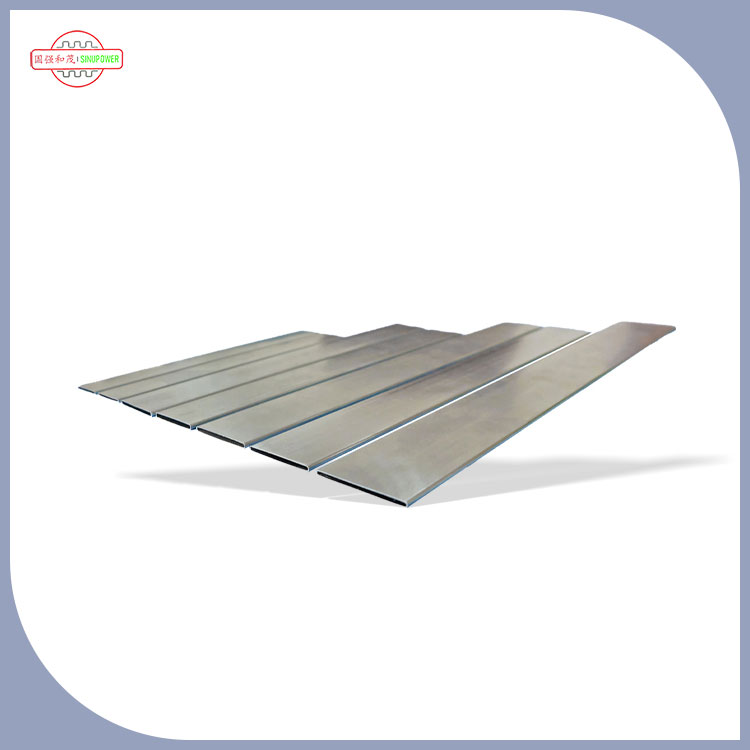

cácỐng B cho bộ tản nhiệt gấpđóng vai trò cốt lõi trong việc thực hiện tuần hoàn và truyền nhiệt của môi trường trao đổi nhiệt lõi, đồng thời thích ứng với các đặc điểm cấu trúc của bộ tản nhiệt gấp, có tính đến hiệu suất truyền nhiệt, độ bền kết cấu và khả năng thích ứng lắp ráp. Nó là chất mang cốt lõi để đạt được chức năng tản nhiệt và chức năng cụ thể của nó có thể được tháo rời thành các kích thước chính sau:
1.Kênh tuần hoàn khép kín của môi trường trao đổi nhiệt lõi
Là một kênh dòng chảy độc quyền cho các phương tiện làm mát như nước, chất chống đông ethylene glycol và dầu truyền nhiệt, nó thực hiện sự lưu thông có hướng của môi trường bên trong bộ tản nhiệt, tránh rò rỉ môi trường và đảm bảo hoạt động ổn định của chu trình khép kín của hệ thống tản nhiệt. Nó là "bình truyền" để truyền nhiệt từ đầu nguồn nhiệt đến đầu tản nhiệt của bộ tản nhiệt và mọi hành vi truyền nhiệt đều dựa trên dòng chảy của môi trường bên trong ống B.
2. Lõi dẫn nhiệt và trao đổi nhiệt hiệu quả
Một mặt, thành ống B tiếp xúc trực tiếp với các bộ phận trao đổi nhiệt hoặc môi trường nhiệt độ cao ở đầu nguồn nhiệt, nhanh chóng hấp thụ nhiệt và dẫn nhiệt ra bên ngoài thành ống; Mặt khác, mặt ngoài của thành ống được gắn chặt vào các cánh tản nhiệt của bộ tản nhiệt gấp, truyền nhiệt hấp thụ đến các cánh tản nhiệt, sau đó mở rộng vùng tản nhiệt qua các cánh tản nhiệt để thực hiện truyền nhiệt đối lưu cưỡng bức với không khí, hoàn thành quá trình truyền nhiệt hoàn chỉnh “hấp thụ nhiệt truyền khối giải phóng nhiệt”. Độ dẫn nhiệt và cấu trúc của thành ống quyết định trực tiếp đến hiệu suất truyền nhiệt cơ bản của bộ tản nhiệt.
3. Hỗ trợ lắp ráp và kết cấu cho các cấu trúc có thể gập lại
Đặc điểm cốt lõi của bộ tản nhiệt dạng gập là các cánh tản nhiệt được sắp xếp theo kiểu gấp lại để tiết kiệm không gian và tăng mật độ. Hình dạng mặt cắt ngang và kích thước cấu trúc của ống B được điều chỉnh đặc biệt cho cách bố trí gấp này và có thể được gắn chính xác vào các khe dành riêng hoặc lỗ lắp của cánh gấp, đạt được sự lắp ráp chặt chẽ giữa ống và vây. Đồng thời, với tư cách là thành phần khung của lõi tản nhiệt, nó đảm nhận vai trò hỗ trợ của các cánh tản nhiệt và cấu trúc tổng thể, chống lại áp suất trung bình, ứng suất lắp ráp và tác động rung trong quá trình sử dụng, đảm bảo sự ổn định của cấu trúc gấp và tránh biến dạng của lõi cũng như sự tách rời của ống và vây.
4. Bảo vệ vòng bi và vòng đệm áp suất để đảm bảo độ tin cậy của hệ thống
Trong quá trình vận hành hệ thống làm mát, bên trong có một áp suất nhất định, ống B cần có khả năng chịu áp tương ứng để chịu được áp suất bên trong do sự tuần hoàn của môi trường tạo ra và ngăn ngừa vỡ, rò rỉ thành ống; Đồng thời, thiết kế cổng của ống B được điều chỉnh phù hợp với cấu trúc bịt kín khoang chứa nước/nắp cuối của bộ tản nhiệt, phối hợp với các khớp nối và vòng đệm để tạo thành một hệ thống khép kín hoàn chỉnh, ngăn chặn rò rỉ trung bình và thích ứng với nhu cầu hoạt động ổn định lâu dài của bộ tản nhiệt gấp trong các điều kiện làm việc khác nhau (chẳng hạn như thiết bị công nghiệp, pin năng lượng mới, tản nhiệt điện tử, v.v.).
Tối ưu hóa khả năng chống dòng chảy và tính đồng nhất truyền nhiệt
Đường kính trong, mặt cắt ngang và thiết kế kênh dòng chảy của ống B đã được tối ưu hóa để giảm lực cản dòng chảy và tiêu thụ năng lượng của bơm tuần hoàn trong khi vẫn đảm bảo tốc độ dòng chảy trung bình. Đồng thời, môi trường chảy đồng đều bên trong ống, tránh truyền nhiệt không đều do tốc độ dòng chảy cục bộ quá nhanh hoặc quá chậm. Kết hợp với sự sắp xếp mật độ cao của các cánh tản nhiệt gấp lại, sự phân bổ nhiệt độ trong khu vực truyền nhiệt của toàn bộ lõi tản nhiệt được cân bằng hơn, cải thiện tính nhất quán của hiệu ứng tản nhiệt tổng thể.
Ngoài ra, để đáp ứng yêu cầu nhẹ và nhỏ gọn của bộ tản nhiệt có thể gập lại, ống B thường được làm bằng vật liệu trao đổi nhiệt có thành mỏng và hiệu quả (như hợp kim nhôm và hợp kim đồng), có thể đảm bảo khả năng truyền nhiệt và chịu áp lực đồng thời giảm trọng lượng tổng thể của bộ tản nhiệt. Điều này phù hợp với mục tiêu thiết kế là "khối lượng nhỏ, công suất tản nhiệt cao" của các cấu trúc có thể gập lại và là thành phần cốt lõi quan trọng giúp bộ tản nhiệt có thể gập lại đạt được khả năng tản nhiệt hiệu quả, nhỏ gọn và đáng tin cậy.
