Tóm tắt: Ống hình bầu dục phẳngđược sử dụng rộng rãi trong các bộ trao đổi nhiệt dạng ống có vây vì chúng giúp cân bằng hai vấn đề mà khách hàng thường xuyên gặp phải: truyền nhiệt mạnh và sức cản phía không khí thấp. Bài viết này phân tích Ống hình bầu dục phẳng là gì, chúng tỏa sáng ở đâu, những điểm khó chịu nhất của người mua (giảm áp suất, tiếng ồn, giới hạn công suất, ăn mòn, kích thước không nhất quán, các vấn đề khi nối) và danh sách kiểm tra thực tế để giúp bạn chỉ định loại ống phù hợp cho dự án của mình. Bạn cũng sẽ tìm thấy bảng so sánh, mẹo lựa chọn và Câu hỏi thường gặp để bạn có thể chuyển từ “không chắc chắn nên yêu cầu gì” sang “quyết định mua hàng tự tin”.

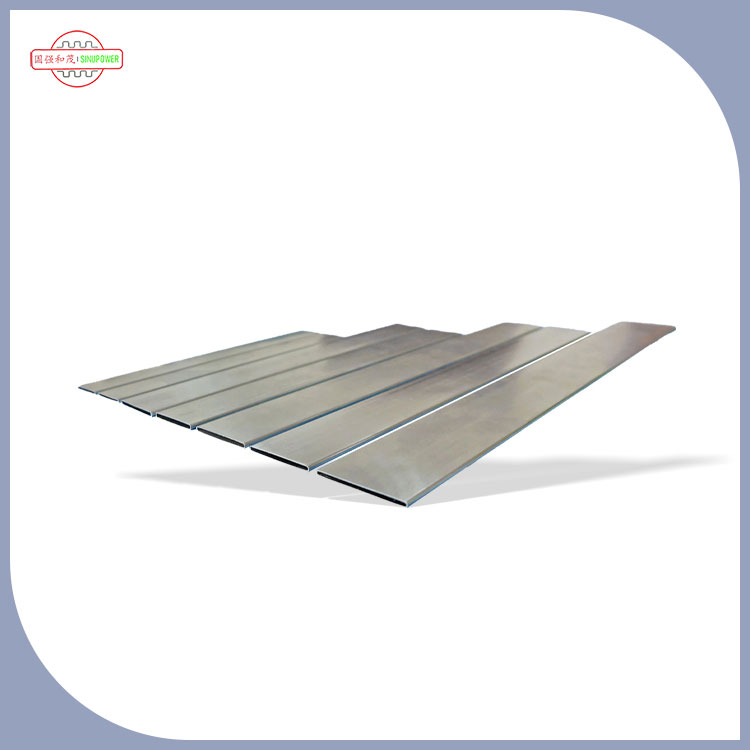

Ống hình bầu dục phẳnglà những ống truyền nhiệt có mặt cắt ngang hình bầu dục có bề mặt “phẳng” hơn so với ống tròn truyền thống. Trong bộ trao đổi nhiệt dạng ống có vây, ống là đường dẫn dẫn chất lỏng làm việc của bạn (nước, chất làm lạnh, glycol, dầu, v.v.), trong khi các vây giúp trao đổi nhiệt với không khí. Hình dạng ống ảnh hưởng đến cách không khí di chuyển xung quanh cuộn dây, cách gắn các cánh tản nhiệt và lượng nhiệt bạn có thể di chuyển trên một đơn vị diện tích.
Hãy coi Ống hình bầu dục phẳng như một bản nâng cấp hình học thực tế: chúng có thể giảm lực cản từ phía không khí trong khi vẫn duy trì sự trao đổi nhiệt mạnh mẽ. Sự kết hợp đó thường dẫn đến cuộn dây nhỏ hơn, quạt êm hơn, mức tiêu thụ điện năng thấp hơn hoặc biên độ hoạt động rộng hơn khi thiết bị bị bẩn.
Nhiều người mua lần đầu tiên cân nhắc Ống hình bầu dục phẳng khi họ gặp phải một trong những hạn chế sau:không gian lắp đặt hạn chế, mục tiêu năng lượng nghiêm ngặt, giới hạn tiếng ồn, hoặctrần giảm áp. Nếu điều đó nghe có vẻ quen thuộc, hãy tiếp tục đọc—hình dạng này có thể là một giải pháp rất trực tiếp khi được xác định chính xác.
Mua ống truyền nhiệt không chỉ là về “kích thước ống”. Hầu hết các dự án đều thất bại hoặc bị trì hoãn vì những ràng buộc tiềm ẩn: giảm áp suất phía không khí, lắp cánh, ăn mòn, khả năng tương thích của mối nối và tính nhất quán về kích thước từ lô này sang lô khác. Đây là cách Ống hình bầu dục phẳng có thể giải quyết các vấn đề thường gặp nhất.
Nếu bạn đã từng có một cuộn dây trông rất đẹp trên giấy nhưng lại không đạt hiệu quả khi thực hiện tại hiện trường, thì thường là do một trong các mục trên. không được xác định đủ chặt chẽ trong thông số kỹ thuật của ống.
Ống hình bầu dục phẳng xuất hiện trong nhiều ngành công nghiệp vì những lợi ích (hiệu quả luồng không khí, độ nén và khả năng tích hợp cánh ổn định) áp dụng cho nhiều bộ trao đổi nhiệt không khí-lỏng.
Trong thực tế, lựa chọn “đúng” phụ thuộc vào mức độ ưu tiên của bạn: giảm áp suất tối thiểu, công suất tối đa, khả năng chống ăn mòn hoặc tính đơn giản trong sản xuất. Một nhà cung cấp tốt sẽ giúp bạn điều chỉnh hình dạng ống phù hợp với những ưu tiên đó thay vì đưa ra lựa chọn một kích cỡ phù hợp cho tất cả.
| Yếu tố quyết định | Ống hình bầu dục phẳng | Ống tròn |
|---|---|---|
| Giảm áp suất phía không khí | Thường thấp hơn ở các bố trí cuộn dây tương đương, hỗ trợ năng lượng quạt thấp hơn | Đường cơ sở chung; có thể yêu cầu công suất quạt cao hơn cho cùng một nhiệm vụ |
| Bao bì nhỏ gọn | Tùy chọn mạnh mẽ khi độ sâu/không gian bị hạn chế | Hình học đơn giản nhưng có thể cồng kềnh hơn cho cùng hiệu suất mục tiêu |
| Kiểm soát tiếng ồn | Có thể giúp giảm tốc độ quạt cần thiết trong nhiều thiết kế | Thường cần nhiều luồng khí hơn để đạt được cùng công suất |
| Tích hợp vây với ống | Hoạt động tốt với thiết kế vây được tối ưu hóa cho vùng tiếp xúc ổn định | Tương thích rộng rãi; sự sẵn có của công cụ rất phổ biến |
| Độ nhạy đặc điểm kỹ thuật | Nhạy cảm hơn với dung sai độ phẳng/độ rụng trứng và tính nhất quán | Nói chung dễ tha thứ hơn trong sản xuất cuộn dây cơ bản |
| Dự án phù hợp nhất | Thiết kế tập trung vào năng lượng, đóng gói chặt chẽ, hạn chế giảm áp suất | Thiết kế hướng tới chi phí, tiêu chuẩn hóa rộng rãi, chuỗi cung ứng đơn giản hơn |
Cách nhanh nhất để tránh sự chậm trễ là chỉ định Ống hình bầu dục phẳng như một kỹ sư và mua chúng như một người quản lý dự án: xác định những gì quan trọng, khóa dung sai và căn chỉnh ống theo phương pháp nối và thử nghiệm của bạn.
Đây là nơi một nhà sản xuất có kinh nghiệm có thể giúp bạn tiết kiệm hàng tuần. Ví dụ,Ống truyền nhiệt Sinupower Changshu Ltd.tập trung vào ống truyền nhiệt được sử dụng trong các ứng dụng cuộn dây và bộ trao đổi nhiệt, và các dự án thường tiến triển nhanh hơn khi bạn chia sẻ trước bản vẽ cuộn dây, thông số kỹ thuật vây và phương pháp nối.
Ống hình bầu dục phẳng có thể mang lại kết quả tuyệt vời nhưng chỉ khi sản phẩm phù hợp. Đây là danh sách kiểm tra thân thiện với người mua mà bạn có thể sao chép vào RFQ của mình.
Nếu bạn quan tâm đến câu “trông vẫn ổn cho đến khi lắp ráp”, kiểm soát kích thước và bảo vệ bao bì thường là hai nâng cấp lớn nhất mà bạn có thể yêu cầu.
Đây là những chi tiết thực tế thường bị bỏ qua cho đến lần sản xuất đầu tiên:
Câu hỏi 1: Ống hình bầu dục phẳng có luôn tốt hơn ống tròn không?
Đ: Không phải lúc nào cũng vậy. Ống hình bầu dục phẳng tỏa sáng khi lực cản từ phía không khí, tiếng ồn hoặc bao bì là yếu tố hạn chế của bạn. Ống tròn có thể là lựa chọn tuyệt vời cho các thiết kế được tiêu chuẩn hóa cao, trong đó ưu tiên hàng đầu là tính đơn giản và khả năng tương thích rộng rãi với các dụng cụ.
Câu hỏi 2: Sai lầm lớn nhất mà người mua mắc phải khi đặt mua Ống hình bầu dục dẹt là gì?
A: Bỏ đi các chi tiết dung sai chính. Nếu RFQ không xác định rõ ràng tính nhất quán về kích thước (bao gồm cả các kỳ vọng về độ phẳng/độ bầu dục), bạn có nguy cơ gặp phải các vấn đề về độ khít của vây, hiệu suất cuộn dây thay đổi và phế liệu cao trong quá trình lắp ráp.
Câu 3: Ống hình bầu dục phẳng có giảm chi phí vận hành không?
Đ: Họ có thể. Nếu thiết kế làm giảm sự sụt giảm áp suất phía không khí, bạn có thể đạt được công suất tương tự với công suất quạt thấp hơn hoặc tốc độ quạt thấp hơn, điều này thường giúp tiết kiệm năng lượng và giảm tiếng ồn.
Câu hỏi 4: Tôi nên gửi thông tin gì cho nhà cung cấp để được báo giá nhanh?
Trả lời: Chia sẻ kích thước ống, ưu tiên vật liệu, độ dài yêu cầu, khối lượng hàng năm dự kiến, phương pháp nối (với các đầu góp), phạm vi áp suất/nhiệt độ và bất kỳ yêu cầu ăn mòn hoặc lớp phủ nào. Một bản vẽ cuộn dây đơn giản và thông số vây có thể tăng tốc mọi thứ một cách đáng kể.
Câu hỏi 5: Làm cách nào để xác minh chất lượng mà không làm chậm quá trình mua sắm?
Trả lời: Yêu cầu một bộ mẫu trước khi sản xuất, yêu cầu hồ sơ kiểm tra kích thước, xác định phương pháp kiểm tra rò rỉ và tiêu chí chấp nhận của bạn, đồng thời thống nhất về việc bảo vệ bao bì. Điều này giúp QC tập trung và tránh những điều bất ngờ trong quá trình lắp ráp.
Ống hình bầu dục phẳng không chỉ là một “hình dạng khác”—chúng còn là đòn bẩy thiết thực để cải thiện hiệu suất luồng khí, độ nén và độ ổn định hiệu suất khi thiết kế bộ trao đổi nhiệt của bạn đạt đến giới hạn trong thế giới thực. Điều quan trọng là coi ống như một phần của hệ thống: vây, đầu, phương pháp nối và môi trường tất cả cần phải được xem xét cùng nhau.
Nếu bạn đang đánh giá Ống hình bầu dục phẳng cho dự án cuộn dây hoặc bộ trao đổi nhiệt sắp tới, hãy sớm chia sẻ bản vẽ và điều kiện vận hành của bạn để nhà cung cấp có thể đề xuất kế hoạch kiểm tra và đặc điểm kỹ thuật ống phù hợp nhất. Để biết chi tiết về hỗ trợ sản phẩm và năng lực sản xuất,liên hệ với chúng tôiTạiỐng truyền nhiệt Sinupower Changshu Ltd.và hãy biến những hạn chế của bạn thành một giải pháp đáng tin cậy, sẵn sàng cho sản xuất.
