Sinupower từ lâu đã tập trung vào các hệ thống ống nhôm chính xác và vai trò củaỐng tiêu đề bay hơilà trọng tâm trong cách các mạch làm mát hiện đại quản lý dòng chất làm lạnh nhiều ống trong các hệ thống nhỏ gọn.
Trong nhiều cách bố trí hệ thống làm lạnh và điều hòa không khí, hiệu quả phụ thuộc ít hơn vào một bộ phận duy nhất mà phụ thuộc nhiều hơn vào cách nhiều ống nhỏ hoạt động cùng nhau. Trong số đó, Ống ngưng tụ tròn đóng vai trò là trung tâm thu thập và phân phối, kết nối một số ống bay hơi thành một đường dẫn thống nhất. Hiểu cấu trúc này giúp giải thích tại sao hiệu suất làm mát có thể duy trì ổn định ngay cả trong điều kiện tải thay đổi.
Trong cụm thiết bị bay hơi điển hình, chất làm lạnh đi vào qua một đầu vào được kiểm soát và chia thành nhiều ống song song. Những ống này hấp thụ nhiệt từ không khí hoặc chất lỏng xung quanh, dần dần chuyển chất làm lạnh từ chất lỏng sang hơi.
Tuy nhiên, nếu không có hệ thống thu gom có cấu trúc, hơi và chất lỏng còn lại sẽ thoát ra không đồng đều. Đây là nơi cấu trúc tiêu đề trở nên cần thiết.
Ống ngưng tụ tròn được thiết kế tốt thực hiện ba vai trò chính:
- Thu gom chất làm lạnh từ nhiều ống bay hơi
- Cân bằng chênh lệch áp suất giữa các nhánh ống
- Ổn định dòng chảy trước khi đưa chất làm lạnh xuống hạ lưu
Chức năng cân bằng này đặc biệt quan trọng trong các hệ thống có tải nhiệt độ không đồng đều.
Nguyên lý hoạt động của hệ thống tiêu đề tương đối đơn giản nhưng được cải tiến về mặt cơ học. Mỗi ống bay hơi nạp vào tiêu đề ở một góc và khoảng cách được tính toán. Bên trong tiêu đề, các đường dẫn luồng hợp nhất dần dần thay vì đột ngột, giảm nhiễu loạn.
Khi chất làm lạnh thoát ra khỏi ống bay hơi, nó có thể có tỷ lệ hơi-lỏng khác nhau tùy thuộc vào sự hấp thụ nhiệt cục bộ. Tiêu đề cân bằng những khác biệt này bằng cách:
- Làm chậm các túi hơi tốc độ cao
- Cho phép các giọt chất lỏng còn sót lại lắng xuống hoặc phân phối lại
- Tạo hỗn hợp đồng đều hơn trước giai đoạn nén
Trong quá trình này,Ống tiêu đề bay hơikhông chỉ là một bộ thu - nó hoạt động như một chất ổn định để đảm bảo tính nhất quán của pha.
Hệ thống tiêu đề hiện đại không chỉ đơn giản là những ống rỗng. Hình dạng của chúng được điều chỉnh cẩn thận dựa trên công suất hệ thống, loại chất làm lạnh và phạm vi áp suất vận hành.
Dưới đây là so sánh đơn giản về các yếu tố cấu trúc và tác động chức năng của chúng:
| Yếu tố thiết kế | Mục đích kỹ thuật | Tác động hệ thống |
| Khoảng cách đầu vào ống | Đảm bảo chất làm lạnh vào đều | Giảm sự mất cân bằng dòng chảy cục bộ |
| Độ dốc đường kính trong | Kiểm soát sự thay đổi vận tốc | Cải thiện độ ổn định trộn pha |
| Sự thay đổi độ dày của tường | Hỗ trợ khả năng chịu áp lực | Tăng cường an toàn vận hành |
| Lựa chọn vật liệu | Xử lý chu kỳ nhiệt | Mở rộng sự ổn định của dịch vụ |
| Hình học kết nối | Giảm vùng nhiễu loạn | Cải thiện hiệu quả tổng thể |
Những đặc điểm thiết kế này ảnh hưởng trực tiếp đến mức độ hiệu quả mà đầu cắm có thể quản lý hoạt động của dòng chảy nhiều ống.
Ống truyền nhiệt Sinupower Changshu Ltd. áp dụng các kỹ thuật tạo hình chính xác như kéo, đục lỗ và ủ có kiểm soát để đạt được tính nhất quán hình học ổn định trong các hệ thống ống hợp kim nhôm được sử dụng trong các ứng dụng đó.
Trong hệ thống làm lạnh và HVAC, việc phân phối chất làm lạnh không đồng đều có thể dẫn đến:
- Giảm hiệu suất trao đổi nhiệt
- Đóng băng cục bộ hoặc quá nóng
- Tăng khối lượng công việc của máy nén
- Chu kỳ hệ thống không ổn định
Ống ngưng tụ tròn giải quyết những rủi ro này bằng cách đảm bảo rằng chất làm lạnh rời khỏi nhiều ống không tạo ra sự mất cân bằng tại điểm thu gom. Ngay cả những mâu thuẫn nhỏ trong luồng cũng có thể phức tạp trên các hệ thống lớn, khiến tiêu đề trở thành bộ cân bằng cấu trúc quan trọng.
Cấu trúc thiết bị bay hơi nhiều ống sử dụng ống tiêu đề được tìm thấy rộng rãi trong:
- Hệ thống quản lý nhiệt ô tô
- Máy điều hòa không khí thương mại
- Mô-đun làm mát trạm điện
- Xây dựng hệ thống điều hòa khí hậu
- Cụm trao đổi nhiệt nhỏ gọn
Trong mỗi môi trường, các ràng buộc của hệ thống là khác nhau nhưng chức năng của tiêu đề vẫn nhất quán: sắp xếp luồng phân tán thành luồng đầu ra có thể dự đoán được.
Mặc dù có vẻ ngoài đơn giản nhưng việc thiết kế một hệ thống tiêu đề hiệu quả vẫn gặp phải một số thách thức kỹ thuật:
1. Phân bố pha không đồng đều
Khi chất làm lạnh đi vào từ nhiều ống, sự phân tách hơi và chất lỏng có thể khác nhau đáng kể. Nếu không được kiểm soát, điều này sẽ dẫn đến hành vi dòng chảy hạ lưu không nhất quán.
2. Hiệu ứng giãn nở nhiệt
Chu trình làm nóng và làm mát lặp đi lặp lại có thể làm biến dạng nhẹ hệ thống ống, thay đổi cân bằng dòng chảy bên trong theo thời gian.
3. Hạn chế về không gian
Trong các hệ thống nhỏ gọn, các tiêu đề phải quản lý nhiều kết nối trong không gian lắp đặt hạn chế mà không tạo ra những khúc cua gấp hoặc tổn thất áp suất.
4. Mệt mỏi vật chất
Tiếp xúc lâu dài với biến động áp suất đòi hỏi vật liệu duy trì sự ổn định về cấu trúc mà không bị nứt hoặc biến dạng vi mô.
Những thách thức này giải thích tại sao quy trình sản xuất chính xác và quy trình xử lý được kiểm soát lại cần thiết trong các thành phần tiêu đề hiện đại.
Hiệu suất của mộtỐng tiêu đề bay hơicó liên quan chặt chẽ đến chất lượng của vật liệu ống cơ sở và độ chính xác tạo hình. Trong môi trường sản xuất tiên tiến, các quy trình như:
- Vẽ nhiều giai đoạn
- Chu kỳ ủ được kiểm soát
- Tích hợp dây chuyền hàn có độ chính xác cao
- Hiệu chuẩn kích thước
được sử dụng để đảm bảo rằng mỗi đoạn ống duy trì hình dạng bên trong nhất quán.

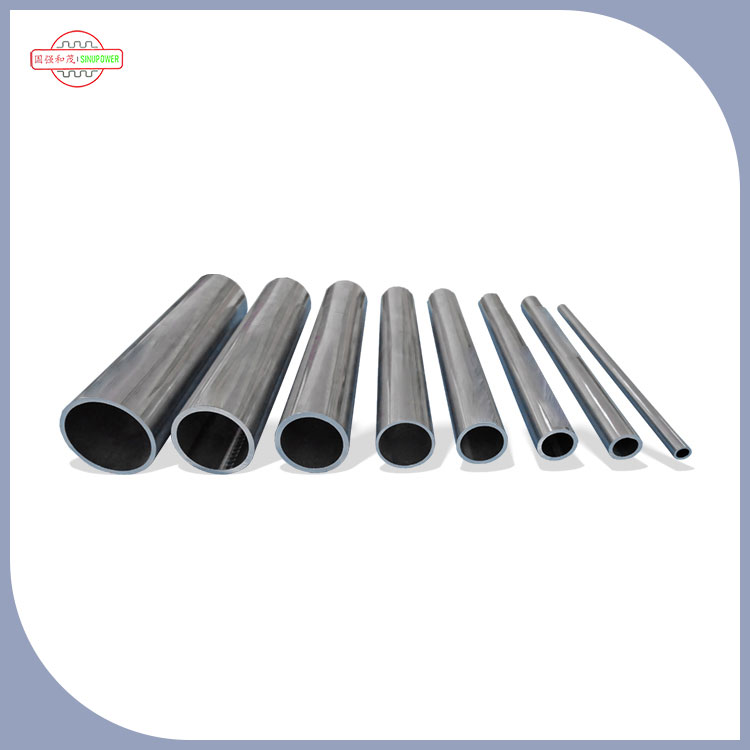

Sinupower Heat Transfer Tubes Changshu Ltd. hoạt động với nhiều loại thiết bị tạo hình và xử lý, cho phép sản xuất các ống gấp, hình chữ nhật, phẳng, tròn và hình chữ D có thể được tích hợp vào các hệ thống nhiệt phức tạp.
Tính linh hoạt này hỗ trợ bố trí cấu trúc tùy chỉnh trong đó các đầu cắm thiết bị bay hơi phải phù hợp với các yêu cầu thiết kế cụ thể.
Cấu trúc thu gom chất làm lạnh ổn định góp phần nâng cao độ tin cậy của hệ thống theo nhiều cách:
- Giảm dao động áp suất ở đầu vào máy nén
- Duy trì nhiệt độ đầu ra của thiết bị bay hơi phù hợp
- Cải thiện khả năng đáp ứng khi thay đổi tải
- Giảm thiểu hiện tượng đóng băng không đều trên bề mặt trao đổi nhiệt
Những cải tiến này không phải lúc nào cũng được nhìn thấy một cách riêng lẻ nhưng chúng trở nên quan trọng khi vận hành lâu dài, đặc biệt là trong các hệ thống có nhu cầu làm mát thay đổi.
Để hiểu rõ hơn về cách hoạt động của Ống ngưng tụ tròn trong thực tế, phần tổng quan đơn giản hóa sau đây nêu bật trình tự chức năng của nó:
- Nhiều ống bay hơi nhận môi chất lạnh
- Sự chuyển pha xảy ra không đều giữa các ống
- Đầu thu gom dòng môi chất lạnh hỗn hợp
- Hình học bên trong làm dịu đi sự khác biệt về dòng chảy
- Chất làm lạnh ổn định thoát ra ở giai đoạn chu kỳ tiếp theo
Trình tự này minh họa tại sao tiêu đề được coi là thành phần cân bằng thay vì chỉ là phần kết nối.
Trong các hệ thống quản lý nhiệt hiện đại,Ống tiêu đề bay hơiđóng một vai trò thầm lặng nhưng thiết yếu trong việc đảm bảo rằng thiết bị bay hơi nhiều ống hoạt động như một hệ thống thống nhất chứ không phải là các kênh độc lập. Hiệu quả của nó phụ thuộc vào độ chính xác của cấu trúc, độ ổn định của vật liệu và thiết kế dòng chảy được kiểm soát. Các sản phẩm như Ống ngưng tụ tròn Sinupower phản ánh cách kỹ thuật tập trung vào tính nhất quán của dòng chảy tiếp tục định hình các ứng dụng làm lạnh và trao đổi nhiệt trong các ngành công nghiệp khác nhau.
