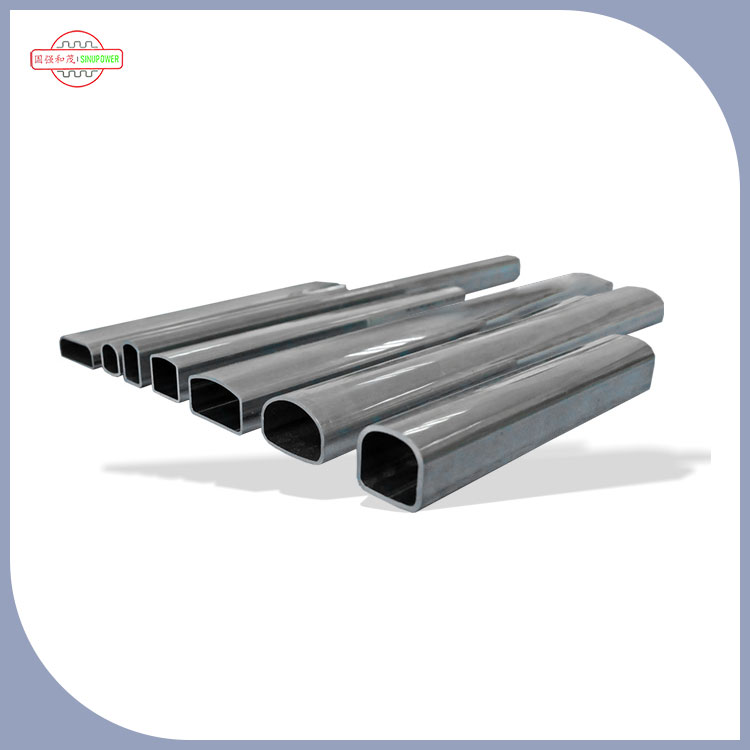

Ống tiêu đề ngưng tụ hệ thống HVAC thương mại

Thiết kế và chức năng

Ống tiêu đề được thiết kế đặc biệt để đóng vai trò là điểm phân phối và thu gom chất làm lạnh trong bình ngưng loại D. Cấu hình hình chữ D của nó cho phép phân phối chất làm lạnh đồng đều và hiệu quả trên các ống ngưng tụ.

Khi chất làm lạnh chảy qua ống dẫn và vào các ống ngưng tụ, nó sẽ giải phóng nhiệt ra không khí hoặc nước xung quanh, khiến nó ngưng tụ và chuyển từ trạng thái hơi sang trạng thái lỏng. Hiệu suất của quá trình truyền nhiệt này ảnh hưởng trực tiếp đến hiệu suất tổng thể và hiệu quả sử dụng năng lượng của hệ thống làm lạnh hoặc điều hòa không khí.

Ưu điểm về vật liệu: Tại sao nên dùng nhôm cho đầu cắm bình ngưng

Việc sử dụng nhôm trong việc xây dựng ống tiêu đề mang lại một số lợi thế:

• Độ dẫn nhiệt tuyệt vời:Nhôm cho phép truyền nhiệt hiệu quả giữa chất làm lạnh và môi trường làm mát xung quanh.
• Xây dựng nhẹ:Nhôm nhẹ hơn đáng kể so với thép, giảm trọng lượng tổng thể của bình ngưng và giảm chi phí vận chuyển và lắp đặt.
• Chống ăn mòn:Nhôm tự nhiên tạo thành một lớp oxit bảo vệ chống rỗ do độ ẩm, các chất ô nhiễm công nghiệp và hóa chất làm lạnh.
• Hiệu quả chi phí:Nhôm mang lại tỷ lệ chi phí-hiệu suất thuận lợi so với ống góp đồng, với công nghệ ép đùn loại D cho phép sản xuất khối lượng lớn với độ chính xác kích thước nhất quán.

Được thiết kế cho HVAC thương mại: Vượt xa khả năng làm lạnh tiêu chuẩn

Các hệ thống HVAC thương mại hoạt động trong các điều kiện cơ bản khác với các ứng dụng làm lạnh hoặc ô tô tiêu chuẩn. Ống tiêu đề ngưng tụ hệ thống HVAC thương mại của Sinupower được thiết kế đặc biệt để giải quyết các nhu cầu riêng biệt sau:

• Chu kỳ nhiệm vụ liên tục:Hệ thống HVAC thương mại thường chạy 24/7/365. Các đầu cắm của chúng tôi được giảm căng thẳng thông qua quá trình ủ được kiểm soát bằng khí quyển để chịu được hàng nghìn chu kỳ giãn nở/co lại nhiệt mà không phát triển các vết nứt do ứng suất.
• Tính nhất quán của lô quy mô lớn:Các dự án thương mại thường yêu cầu hàng trăm hoặc hàng nghìn tiêu đề giống hệt nhau. Là cơ sở được chứng nhận IATF 16949, chúng tôi duy trì Cpk ≥ 1,67 trên tất cả các thông số quan trọng, đảm bảo đơn vị thứ 10.000 khớp với đơn vị thứ nhất.
• Giảm thiểu chi phí thời gian ngừng hoạt động:Một lỗi đầu cắm duy nhất trong tòa nhà thương mại có thể dẫn đến khiếu nại của người thuê, mất hàng tồn kho hoặc đóng cửa cơ sở. Các quy trình thử nghiệm phá hủy nghiêm ngặt của chúng tôi giảm thiểu rủi ro lỗi tại hiện trường.
• Sản xuất có thể mở rộng:Với 90 bộ thiết bị, chúng tôi có thể mở rộng quy mô sản xuất để đáp ứng nhu cầu của các dự án thương mại lớn mà không ảnh hưởng đến chất lượng hoặc thời gian thực hiện.

Thông số kỹ thuật

Ứng dụng trên HVAC, Điện lạnh và Ô tô

Hệ thống ngưng tụ loại D thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm HVAC (Sưởi ấm, thông gió và điều hòa không khí), hệ thống làm lạnh và bơm nhiệt. Ống tiêu đề ngưng tụ hệ thống HVAC thương mại của Sinupower đảm bảo hoạt động trơn tru và đáng tin cậy trong:

• Hệ thống HVAC thương mại:Dàn nóng, dãy máy làm lạnh trung tâm và hệ thống VRF
• Thiết bị làm lạnh:Máy làm mát không cửa ngăn, tủ trưng bày trong tủ lạnh và kho lạnh
• Hệ thống bơm nhiệt:Bình ngưng bơm nhiệt đảo ngược để sưởi ấm và làm mát quanh năm
• HVAC ô tô:Hệ thống điều hòa không khí xe khách và xe tải hạng nặng

Tại sao hình học hình chữ D lại quan trọng

Nhiều nhà máy lựa chọn Header Pipes dựa trên những ưu điểm toàn diện về hiệu suất truyền nhiệt, kiểm soát chi phí và khả năng thích ứng về cấu trúc, có thể phù hợp chính xác với các yêu cầu cốt lõi của bình ngưng công nghiệp:

• Liên hệ vây cao cấp:Phần phẳng hình chữ D cho phép tiếp xúc bề mặt với các cánh tản nhiệt, tối đa hóa diện tích truyền nhiệt.
• Phân phối chất lỏng được tối ưu hóa:Cấu hình hình chữ D đảm bảo phân phối chất làm lạnh đồng đều và hiệu quả trên các ống ngưng tụ.
• Tăng cường độ cứng kết cấu:Độ phẳng của mặt cắt D mang lại độ bền uốn và xoắn cao hơn so với các ống tròn có cùng độ dày thành.

Xác nhận kỹ thuật và đảm bảo chất lượng

Sinupower xác nhận từng lô Ống tiêu đề bình ngưng của Hệ thống HVAC thương mại thông qua các quy trình chất lượng nghiêm ngặt:

• Cơ sở được chứng nhận IATF 16949:Hệ thống quản lý chất lượng cấp ô tô đầy đủ
• Chứng chỉ ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Kiểm tra kích thước nội tuyến:Đảm bảo độ dày thành ống và dung sai kích thước bên ngoài nhất quán
• Kiểm tra phá hủy:Kiểm tra áp suất nổ theo tiêu chuẩn ngành để đảm bảo ống chịu được sóng áp suất liên tục và chu kỳ nhiệt

Quan hệ đối tác HVAC thương mại – Thành tích đã được chứng minh

Tại sao nhóm mua sắm chọn Sinupower

Sinupower kết hợp quy mô sản xuất với chuyên môn kỹ thuật để mang lại chất lượng ổn định:

• Quy mô sản xuất:90 bộ thiết bị và dụng cụ bao gồm dây chuyền hàn, máy cưa, máy đột dập, bàn vẽ và lò ủ
• Chuyên môn sáng lập:Được đồng sáng lập bởi ông Gao Qiang, một nhà lãnh đạo ngành có kinh nghiệm trong Fortune 500 trước đó, được công nhận là Tài năng tiêu chuẩn khởi nghiệp khoa học và công nghệ Changshu 2019 và Tài năng đổi mới Giang Tô năm 2020
• Sở hữu trí tuệ:2 bằng sáng chế, 15 bằng sáng chế thiết kế và 16 bằng sáng chế mô hình tiện ích
• Quan hệ đối tác đã được chứng minh:Thỏa thuận cung cấp dài hạn với Sanhua, Danfoss và Pankl

Nghiên cứu trường hợp ứng dụng: Trang bị thêm HVAC cho Tháp văn phòng thương mại

Dự án:Tháp văn phòng thương mại 45 tầng, khu trung tâm thương mại Thượng Hải

Thử thách:Ban quản lý tòa nhà cần thay thế các đầu cắm bình ngưng cũ trên 12 thiết bị HVAC trên sân thượng phục vụ 2 triệu mét vuông không gian văn phòng. Yêu cầu bao gồm:

• Khả năng tương thích thả vào với cơ sở hạ tầng làm lạnh hiện có
• Tuổi thọ thiết kế hơn 20 năm khi hoạt động liên tục
• Thời gian giao hàng trong 8 tuần để giảm thiểu sự gián đoạn của người thuê

Giải pháp:Sinupower đã cung cấp 480 Ống tiêu đề ngưng tụ hệ thống HVAC thương mại tùy chỉnh với:

• Cấu hình D tùy chỉnh phù hợp với kích thước tiêu đề hiện có
• Hợp kim 3003 có khả năng chống ăn mòn nâng cao
• Gia công nhanh trong 4 tuần + sản ​​xuất trong 3 tuần
• Kiểm tra kích thước 100% với báo cáo Cpk

Kết quả:

• Tiêu đề được giao trước thời hạn 1 tuần
• Không có vấn đề về đồ đạc trong quá trình cài đặt
• Chủ sở hữu tòa nhà báo cáo sự cải thiện 8% trong hệ thống COP sau khi cài đặt
• Thỏa thuận cung cấp đảm bảo cho 3 tòa nhà bổ sung trong danh mục đầu tư

Câu hỏi thường gặp: Tìm nguồn cung ứng và kỹ thuật tiêu đề ngưng tụ loại D

Thời gian thực hiện điển hình cho Ống tiêu đề ngưng tụ hệ thống HVAC thương mại tùy chỉnh là bao lâu?

Chế tạo dụng cụ tùy chỉnh tiêu chuẩn mất 4-6 tuần. Sản xuất mẫu bắt đầu 1-2 tuần sau khi phê duyệt dụng cụ.

Hợp kim nhôm nào được sử dụng cho đầu ngưng tụ loại D?

Hợp kim lõi bao gồm 3003, 3102, X362, 1100, 1197 và 1297. Hợp kim ốp bao gồm 4045, 4343, 4043 và 7072.

Sự khác biệt giữa ống loại D và ống tiêu đề tròn là gì?

Ống loại D cung cấp diện tích tiếp xúc vây vượt trội và phân phối chất làm lạnh đồng đều hơn so với ống tròn. Phần phẳng hình chữ D cho phép tiếp xúc bề mặt với các cánh tản nhiệt, tối đa hóa hiệu suất truyền nhiệt.

Sinupower có những chứng nhận gì?

Sinupower được chứng nhận theo IATF 16949, ISO 9001:2015, ISO 14001:2015 và ISO 45001:2018.

Sinupower đảm bảo tính nhất quán theo từng đợt cho các dự án thương mại lớn như thế nào?

Là cơ sở được chứng nhận IATF 16949, chúng tôi duy trì Cpk ≥ 1,67 trên tất cả các khía cạnh quan trọng. Phép đo laze nội tuyến kiểm tra độ dày thành và kích thước bên ngoài cứ sau 0,5 mét trong toàn bộ quá trình sản xuất. Tất cả dữ liệu đều được ghi lại và có thể truy nguyên theo từng lô riêng lẻ, đảm bảo tính nhất quán trên hàng nghìn đơn vị.

Thời gian thực hiện các đơn đặt hàng thay thế khẩn cấp là bao lâu?

Đối với các thiết bị thay thế HVAC thương mại khẩn cấp, chúng tôi cung cấp chế tạo công cụ cấp tốc trong 3 tuần (tiêu chuẩn là 4-6 tuần) và sản xuất mẫu trong 1 tuần. Sản xuất đầy đủ có thể bắt đầu ngay sau khi phê duyệt mẫu. Vui lòng liên hệ với nhóm bán hàng thương mại của chúng tôi để được phục vụ khẩn cấp.

Tuổi thọ sử dụng dự kiến ​​của các đầu cắm này trong ứng dụng HVAC thương mại là bao lâu?

Ống tiêu đề ngưng tụ hệ thống HVAC thương mại của chúng tôi được thiết kế để phục vụ liên tục hơn 20 năm trong các ứng dụng thương mại. Chúng tôi xác nhận điều này thông qua các thử nghiệm chu trình nhiệt tăng tốc và thử nghiệm khả năng chống ăn mòn. Độ dày của tường được thiết kế với giới hạn an toàn chống lại áp lực và mỏi nhiệt.
