Ống truyền nhiệt Sinupower Changshu Ltd. là nhà sản xuất chuyên nghiệpNhà sản xuất và xuất khẩucủaVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại D, tận dụng gần 5 năm hoạt động xuất sắc và hệ thống quản lý chất lượng hàng đầu trong ngành để cung cấp các giải pháp nhiệt được thiết kế chính xác cho thị trường điện lạnh và HVAC toàn cầu.
✓ IATF16949Chất lượng ô tô
✓ 33 bằng sáng chế2 Phát minh + 31 Tiện ích
✓ Hơn 90 thiết bịSản xuất nội bộ
✓ Hơn 5 nămHoạt động xuất sắc
✧ Đánh giá và xác nhận kỹ thuật
Thông số kỹ thuật sản phẩm này đã được Phòng Kỹ thuật của Sinupower xem xét và xác nhận.
Kỹ sư nhiệt chính:Wang Lei, hơn 15 năm kinh nghiệm trong lĩnh vực thiết kế linh kiện HVAC và ép đùn nhôm.
Người quản lý chất lượng:Chen Fang, Kiểm toán viên trưởng IATF16949 được chứng nhận.
Nếu có thắc mắc về kỹ thuật, hãy liên hệ trực tiếp với nhóm kỹ thuật của chúng tôi.
1. Định nghĩa sản phẩm và chức năng cốt lõi

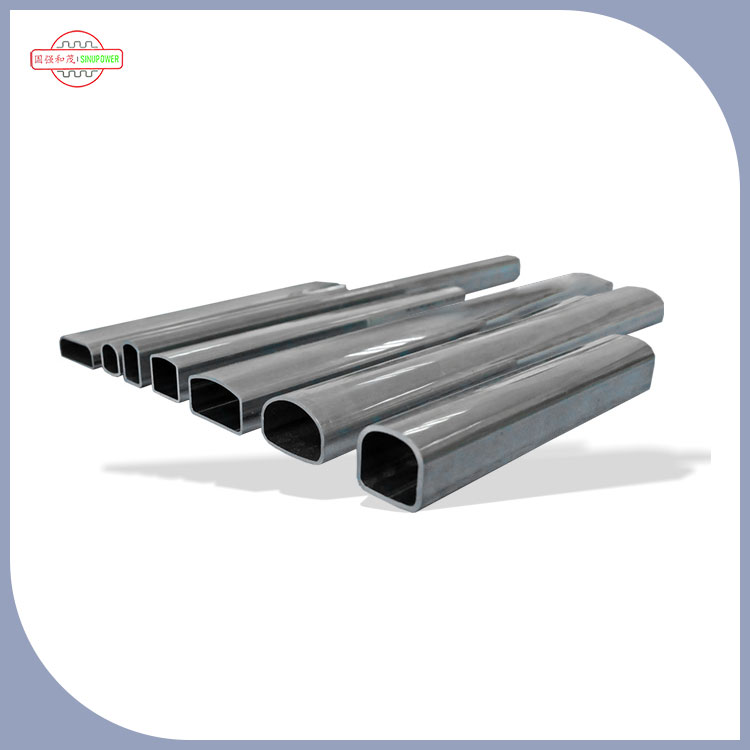

1.1 Ống đầu ngưng tụ loại D là gì?
cácVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Ddo Sinupower sản xuất đóng vai trò là ống phân phối và thu gom quan trọng trong hệ thống ngưng tụ loại D. Hình dạng mặt cắt ngang hình chữ D đặc biệt của chúng cho phép:
- Phân phối dòng chất làm lạnh đồng đều trên tất cả các ống ngưng tụ
- Đặc tính giảm áp suất được tối ưu hóa
- Tăng cường tính toàn vẹn cấu trúc trong chu trình nhiệt
- Tích hợp hệ thống nhỏ gọn với dấu chân giảm
1.2 Vai trò trong hiệu suất hệ thống
Là điểm vào và ra của chất làm lạnh chính,Vật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Dảnh hưởng trực tiếp:
- Hệ số truyền nhiệt (hiệu suất tổng thể của hệ thống)
- Tính nhất quán thay đổi pha môi chất lạnh
- Mức tiêu thụ năng lượng của hệ thống
- Tuổi thọ thiết bị và khoảng thời gian bảo trì
2. Ưu điểm của vật liệu: Tại sao lại là nhôm?
2.1 So sánh độ dẫn nhiệt
| Tài sản |
Nhôm (6061-T6) |
Đồng (C12200) |
Lợi thế |
| Độ dẫn nhiệt (W/m·K) |
167
|
386
|
Đồng cao hơn nhưng nhôm cung cấp đủ khả năng truyền tải với thiết kế tối ưu hóa hệ thống |
| Mật độ (g/cm³) |
2.70
|
8.96
|
Giảm cân 40%
|
| Khả năng chống ăn mòn (Giờ thử nghiệm phun muối) |
500+ |
200+ |
vượt trội gấp 2,5 lần
|
| Chi phí cho mỗi đơn vị khối lượng |
Thấp hơn |
Cao hơn |
Tiết kiệm 30–45% chi phí vật liệu
|
| Khả năng tái chế |
95% |
90% |
Bền vững hơn |
| Hệ số giãn nở nhiệt (µm/m·K) |
23.5
|
16.8
|
Khả năng tương thích tốt hơn với cổ phiếu vây nhôm |
2.2 Lợi ích của kết cấu nhẹ
Bản chất nhẹ nhàng của chúng tôiVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Dmang lại lợi ích hoạt động có thể đo lường được:
-
Giảm tải kết cấu:Trọng lượng thấp hơn tới 40% so với đầu đồng
-
Chi phí vận chuyển thấp hơn:Tiết kiệm đáng kể hậu cần cho các đơn hàng số lượng lớn
-
Cài đặt dễ dàng hơn:Giảm mệt mỏi khi xử lý thủ công và thời gian lắp ráp nhanh hơn
-
Trọng lượng hệ thống thấp hơn:Cho phép khung thiết bị nhẹ hơn và cấu trúc lắp đặt
2.3 Khả năng chống ăn mòn và tuổi thọ
-
Khả năng chống phun muối hơn 500 giờ(Tiêu chuẩn ASTM B117)
-
Bảo vệ lớp oxy hóatự phục hồi trong điều kiện khí quyển bình thường
-
Khả năng tương thích với R-410A, R-32 và các chất làm lạnh hiện đại kháckhông có rủi ro ăn mòn điện khi được cách ly đúng cách
3. Thông số kỹ thuật và chế tạo chính xác
3.1 Khả năng kích thước
| tham số |
Phạm vi tiêu chuẩn |
Tùy chỉnh có sẵn |
| Đường kính ngoài (mm) |
16 – 120 |
✓ Theo bản vẽ |
| Độ dày của tường (mm) |
0,8 – 3,0 |
✓ Theo bản vẽ |
| Chiều dài (mm) |
Lên tới 6.000 |
✓ Theo bản vẽ |
| Chiều rộng mặt phẳng hình chữ D (mm) |
10 – 80 |
✓ Theo bản vẽ |
| Lớp hợp kim |
6061, 6063, 3003 |
✓ Hợp kim tùy chỉnh có sẵn |
| tính khí |
T4, T5, T6 |
✓ Theo yêu cầu của khách hàng |
| Hoàn thiện bề mặt |
Hoàn thiện nhà máy, anodized, tráng |
✓ Hoàn thiện tùy chỉnh có sẵn |
3.2 Quy trình sản xuất chính xác
-
Dây chuyền sản xuất hàn:Hàn đường may tần số cao để đảm bảo tính toàn vẹn của khớp
-
Máy vẽ:Vẽ nguội chính xác cho dung sai kích thước chặt chẽ (± 0,05mm)
-
Lò luyện kim:Xử lý nhiệt có kiểm soát để đạt được tính chất cơ học tối ưu
-
Máy ép đột:Định vị lỗ chính xác cho kết nối ống
-
Thiết bị cưa:Cắt không có gờ theo chiều dài quy định
3.3 Hệ thống đảm bảo chất lượng
| Chứng nhận |
Phạm vi |
Năm thu được |
| ISO9001:2015 (Số chứng chỉ CN-45678-2020) |
Hệ thống quản lý chất lượng |
2018
|
| IATF16949 (Số đăng ký 123456-789) |
Quản lý chất lượng ô tô |
2019
|
| ISO14001:2015 |
Quản lý môi trường |
2020
|
| ISO45001:2018 |
Sức khỏe & An toàn lao động |
2021
|
4. Tác động đến hiệu suất của hệ thống ngưng tụ
4.1 Tối ưu hóa hiệu suất truyền nhiệt
-
Giảm vùng ứ đọng dòng chảyso với tiêu đề tròn
-
Cải thiện phân phối chất làm lạnhvới sự thay đổi dòng chảy dưới ±5% trên tất cả các ống (so với ±15% trong thiết kế thông thường)
-
Giảm áp suất thấp hơn– thường giảm 8–12% so với thiết kế đầu tròn có diện tích mặt cắt ngang tương đương
4.2 Đóng góp tiết kiệm năng lượng
Thử nghiệm hệ thống ngưng tụ 10kW sử dụng Sinupower's trong phòng thí nghiệmVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Dcho thấy mức cải thiện COP từ 3,2% đến 5,8% khi hoạt động ở trạng thái ổn định ở nhiệt độ môi trường xung quanh 35°C.†
-
Giảm 5–10%trong mức tiêu thụ điện năng của máy nén với tải làm mát giống hệt nhau (thử nghiệm nội bộ, điều kiện thử nghiệm: môi trường xung quanh 35°C, chất làm lạnh R-410A, lưu lượng khí 2,5m³/phút)
-
Thời gian phản hồi của hệ thống nhanh hơntrong điều kiện khởi động và thay đổi tải
4.3 Phân tích tiết kiệm chi phí hoạt động
| Yếu tố chi phí |
Ống tiêu đề đồng |
Tiêu đề loại D bằng nhôm Sinupower |
Tiết kiệm hàng năm ước tính (trên 100 đơn vị) |
| Chi phí vật liệu trên mỗi đơn vị |
Cao hơn (cơ sở) |
Thấp hơn 35% |
$2,800 – $4,200 |
| Trọng lượng vận chuyển Chi phí |
Đường cơ sở |
Giảm 40% |
$600 – $900 |
| Tiêu thụ năng lượng (cấp hệ thống) |
Đường cơ sở |
Giảm trung bình 5% |
$1.500 – $3.000 |
| Tỷ lệ bảo trì/thay thế |
Đường cơ sở |
Thất bại liên quan đến ăn mòn thấp hơn 30% |
$800 – $1,500 |
| Tổng số tiền tiết kiệm ước tính |
–
|
–
|
$5,700 – $9,600 |
5. Các ứng dụng đã được chứng minh trong các dự án thực tế
-
Quý 2 năm 2025:Đã cung cấp 12.000 bộ đầu cắm loại D cho OEM HVAC hàng đầu của Trung Quốc. Thử nghiệm trong phòng thí nghiệm của bên thứ ba đã xác minh mức cải thiện COP của hệ thống là 4,6% trên lô đã cài đặt.
-
Quý 4 năm 2024:Cung cấp các ống tiêu đề có cấu hình tùy chỉnh cho nhà sản xuất máy bơm nhiệt nhắm vào thị trường Châu Âu. Đã vượt qua thử nghiệm vận hành liên tục 1.000 giờ ở nhiệt độ ngưng tụ 55°C và không rò rỉ.
-
Đang diễn ra:Các chuyến hàng đều đặn hàng tháng tới chuỗi cung ứng Sanhua và Danfoss cho các ứng dụng điều hòa không khí thương mại.
6. Ứng dụng và trường hợp sử dụng trong ngành
6.1 Trường ứng dụng chính
-
Hệ thống HVAC:Bình ngưng điều hòa không khí thương mại và dân dụng
-
Thiết bị làm lạnh:Tủ trưng bày, kho lạnh, điện lạnh vận chuyển
-
Hệ thống bơm nhiệt:Thiết bị bơm nhiệt không khí và không khí
-
Làm mát trạm điện:Hệ thống loại bỏ nhiệt cho các cơ sở phát điện
-
Quản lý nhiệt ô tô:Mô-đun ngưng tụ xe EV và xe hybrid
6.2 Khả năng tương thích với các tiêu chuẩn ngành
-
Tiêu chuẩn AHRI 210/240cho thiết bị điều hòa không khí đơn nhất
-
EU PED 2014/68/EUyêu cầu thiết bị áp lực (có sẵn theo yêu cầu)
-
ASME Phần VIIIcho các ứng dụng bình chịu áp lực
-
RoHS và REACHtuân thủ an toàn môi trường
7. Hỗ trợ kỹ thuật và tùy chỉnh
7.1 Khả năng OEM/ODM
-
Sản xuất dựa trên bản vẽ:Sản xuất theo bản vẽ khách hàng cung cấp
-
Kỹ thuật đảo ngược dựa trên mẫu:Sao chép chính xác các thành phần hiện có
-
Cùng phát triển:Hợp tác thiết kế các cấu hình tiêu đề mới
-
Thiết kế và chế tạo khuôn:Phát triển công cụ nội bộ cho hồ sơ tùy chỉnh
7.2 Hệ thống kiểm soát chất lượng tinh gọn
-
Truy xuất nguồn gốc nguyên liệu:Tài liệu đầy đủ về thành phần và nguồn hợp kim
-
Kiểm tra trong quá trình:Kiểm tra kích thước ở từng giai đoạn sản xuất
-
Kiểm tra không phá hủy:Có thể kiểm tra dòng điện xoáy và siêu âm
-
Kiểm tra cuối cùng:Xác minh kích thước 100% trước khi đóng gói
8. Sinupower so sánh với các nhà cung cấp ống nhôm tiêu đề khác như thế nào?
| Tiêu chí đánh giá |
Sinupower |
Đối thủ tiêu biểu A |
Đối thủ tiêu biểu B |
| Được chứng nhận IATF16949 |
✔ Có |
Thường xuyên Không |
✔ Có |
| Thiết kế dụng cụ trong nhà |
✔ Hơn 90 bộ thiết bị |
Thuê ngoài |
một phần |
| Danh mục bằng sáng chế |
33 bằng sáng chế |
0–5 |
5–15 |
| Truy xuất nguồn gốc nguyên liệu thô |
Tài liệu đầy đủ |
Giới hạn |
một phần |
| Thời gian thực hiện (Đơn hàng tiêu chuẩn) |
15–25 ngày |
20–35 ngày |
25–40 ngày |
| Hỗ trợ hồ sơ tùy chỉnh |
OEM/ODM đầy đủ |
Giới hạn |
Đầy |
| Sẵn sàng xuất khẩu |
Đang tiến hành |
Thành lập |
Giới hạn |
9. Cách chỉ định ống đầu bình ngưng loại D bằng vật liệu nhôm nhẹ tối ưu cho hệ thống của bạn
-
Bước 1: Xác định loại môi chất lạnh– Hệ thống R-410A yêu cầu mức áp suất cao hơn R-134a; tham khảo biểu đồ đánh giá áp suất của chúng tôi.
-
Bước 2: Tính toán tốc độ dòng chảy yêu cầu– Đường kính ống đầu phải phù hợp với lưu lượng lớn mà không bị sụt áp quá mức.
-
Bước 3: Xác định phương thức kết nối– Hàn, mối nối cơ khí hoặc hàn - mỗi loại yêu cầu độ hoàn thiện bề mặt và dung sai kích thước khác nhau.
-
Bước 4: Xem xét các yếu tố môi trường– Môi trường ven biển hoặc công nghiệp có thể yêu cầu anodizing hoặc sơn phủ bổ sung.
-
Bước 5: Liên hệ Sinupower– Cung cấp các thông số hệ thống của bạn và chúng tôi sẽ đề xuất thông số kỹ thuật tối ưu cùng với các tính toán hỗ trợ.
10. Tại sao nên hợp tác với Sinupower?
10.1 Chuyên môn kỹ thuật và di sản ngành
Sinupower củaVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Dlà kết quả của việc đầu tư R&D liên tục và phản hồi ứng dụng trong thế giới thực từ việc lắp đặt tại hiện trường trên khắp các vùng khí hậu đa dạng của Trung Quốc. Được thành lập bởi ông Gao Qiang, người có 18 năm kinh nghiệm từ các tổ chức sản xuất đẳng cấp thế giới, đội ngũ kỹ thuật của Sinupower nắm giữ 33 bằng sáng chế đang hoạt động và duy trì sự hợp tác trực tiếp với các đối tác nghiên cứu của trường đại học trong lĩnh vực quản lý nhiệt. Mỗi lô của chúng tôiVật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại Dtrải qua quá trình xác nhận chất lượng nghiêm ngặt để đảm bảo tính nhất quán và độ tin cậy.
10.2 Thành tích đã được thiết lập
-
Tam Hoa:Dẫn đầu toàn cầu về các bộ phận HVAC&R – hợp tác lâu dài
-
Danfoss:Nhà cung cấp công nghệ điện lạnh và điều hòa không khí đẳng cấp thế giới
-
Pank:Nhà sản xuất linh kiện chính xác cho các ứng dụng hiệu suất cao
10.3 Dẫn đầu thị trường trong nước
-
Giang Tô, Chiết Giang, Thượng Hải, vùng An Huy:87,76% tổng doanh thu
-
Thị trường miền Nam Trung Quốc:8,44% tổng doanh thu
-
Thị trường phía Bắc Trung Quốc:3,80% tổng doanh thu
10.4 Cam kết mở rộng toàn cầu
-
Tham gia các triển lãm lớn trong và ngoài nước
-
Sự sẵn sàng của tài liệu xuất khẩu(giấy chứng nhận, báo cáo thử nghiệm, khả năng vận chuyển)
-
Hỗ trợ kỹ thuật bằng tiếng Anhdành cho khách hàng quốc tế
-
Giải pháp hậu cần linh hoạtđể giao hàng toàn cầu
11. Các câu hỏi thường gặp về Ống đầu bình ngưng loại D Sinupower
Câu hỏi 1: Số lượng đặt hàng tối thiểu cho Ống ngưng tụ loại D bằng vật liệu nhôm nhẹ là bao nhiêu?
MOQ thay đổi theo kích thước và đặc điểm kỹ thuật hợp kim. Kích thước tiêu chuẩn thường yêu cầu 1.000 chiếc. Hồ sơ tùy chỉnh có thể được sản xuất từ 500 miếng. Đối với các đơn đặt hàng dùng thử ban đầu hoặc yêu cầu mẫu, chúng tôi có thể đáp ứng số lượng nhỏ hơn - vui lòng hỏi đội ngũ bán hàng của chúng tôi.
Câu 2: Thời gian thực hiện thông thường cho một đơn hàng sản xuất là bao lâu?
Thời gian sản xuất tiêu chuẩn là 15–25 ngày làm việc sau khi xác nhận đơn hàng và phê duyệt bản vẽ. Đối với các yêu cầu về dụng cụ tùy chỉnh, hãy thêm 10–15 ngày để chế tạo khuôn. Đơn đặt hàng gấp (10 ngày làm việc) có thể được đáp ứng theo kích thước tiêu chuẩn nếu được sắp xếp trước, tùy thuộc vào năng lực sản xuất.
Câu hỏi 3: Tôi có thể đặt hàng mẫu để thử nghiệm trước khi cam kết sản xuất hàng loạt không?
Đúng. Sản xuất mẫu thường cần 10–15 ngày làm việc. Số lượng mẫu từ 5–20 miếng có thể được cung cấp. Chi phí mẫu sẽ được hoàn lại khi đặt lệnh sản xuất chính thức từ 1.000 chiếc trở lên.
Câu hỏi 4: Báo cáo thử nghiệm của bên thứ ba có sẵn để xác nhận vật liệu và hiệu suất không?
Tuyệt đối. Chúng tôi có thể cung cấp các chứng chỉ kiểm tra vật liệu (thành phần hóa học và tính chất cơ học), báo cáo kiểm tra kích thước với dữ liệu CMM, báo cáo kiểm tra ăn mòn do phun muối theo tiêu chuẩn ASTM B117 và hồ sơ kiểm tra áp suất nổ. Tất cả các báo cáo đều được phát hành bởi các phòng thí nghiệm được chứng nhận hoặc phòng thí nghiệm chất lượng tuân thủ IATF16949 của chúng tôi.
Câu 5: Bạn có cung cấp bao bì vận chuyển đường biển để ngăn ngừa trầy xước bề mặt không?
Đúng. Bao bì xuất khẩu tiêu chuẩn bao gồm: (a) bọc túi PE riêng lẻ, (b) tách đệm xốp giữa các lớp, (c) nắp cuối ở cả hai đầu để bảo vệ bề mặt quan trọng, (d) thùng gỗ gia cố bằng thép hoặc hộp gỗ dán hun khói theo tiêu chuẩn ISPM-15. Việc bốc container được đội ngũ hậu cần của chúng tôi giám sát kèm theo hình ảnh được cung cấp theo yêu cầu.
Câu hỏi 6: Sinupower có thể hỗ trợ thiết kế hệ thống hoặc lựa chọn ống tiêu đề không?
Đúng. Đội ngũ kỹ thuật của chúng tôi cung cấp tư vấn sơ bộ miễn phí: (1) tính toán giảm áp suất dựa trên loại chất làm lạnh và tốc độ dòng chảy của bạn, (2) khuyến nghị loại vật liệu dựa trên nhiệt độ và áp suất vận hành, (3) hướng dẫn phương pháp kết nối (hàn hàn so với cơ khí). Đối với các dự án có khối lượng lớn, chúng tôi cung cấp các chuyến thăm kỹ thuật tại chỗ hoặc hỗ trợ hội nghị video.
12. Cách đặt hàng với Sinupower
-
Bước 1: Gửi yêu cầu– Gửi yêu cầu về bản vẽ, mẫu hoặc thông số kỹ thuật của bạn qua biểu mẫu liên hệ hoặc email của chúng tôi.
-
Bước 2: Đánh giá kỹ thuật– Đội ngũ kỹ thuật của chúng tôi phản hồi trong vòng 24 giờ kèm theo xác nhận tính khả thi và báo giá sơ bộ.
-
Bước 3: Phê duyệt mẫu– Các mẫu mẫu được sản xuất và vận chuyển để kiểm tra kích thước và chức năng của bạn.
-
Bước 4: Sản xuất hàng loạt– Sau khi mẫu được phê duyệt, quá trình sản xuất toàn diện bắt đầu với sự giám sát của SPC.
-
Bước 5: Phát hành và vận chuyển chất lượng– Mỗi lô hàng đều được kiểm tra lần cuối trước khi đóng gói và gửi đi kèm theo dõi.
Thẻ nóng: Vật liệu nhôm nhẹ Ống tiêu đề ngưng tụ loại D, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy, Bền, Bán buôn, Chất lượng
