Tại sao Ống hình bầu dục phẳng là bản nâng cấp thông minh để làm mát nhỏ gọn, hiệu suất cao?

Nếu bạn đã từng cố gắng đạt được mục tiêu loại bỏ nhiệt khó khăn hơn mà không tăng độ dày lõi bộ tản nhiệt (hoặc chi phí BOM của bạn), bạn có thể gặp phải những vấn đề đau đầu tương tự: không đủ diện tích bề mặt, giảm áp suất quá nhiều, kích thước ống không nhất quán, các vấn đề về liên kết cánh sau khi hàn đồng và kịch bản ác mộng—sự cố tại hiện trường do rò rỉ. Ống hình bầu dục phẳngthường được chọn để giải quyết chính xác những ràng buộc đó, nhưng chỉ khi hình học, phương pháp sản xuất và kiểm soát chất lượng phù hợp với ứng dụng.

Tóm tắt

Mục lục

phác thảo

1. Các điểm đau:
   • Tắc nghẽn nhiệt trong không gian chật hẹp
   • Giảm áp suất và xung đột mục tiêu dòng chảy
   • Rò rỉ, khuyết tật hàn và kích thước không nhất quán
2. Hình học:
   • Cải thiện diện tích bề mặt và vây tiếp xúc
   • Ưu điểm đóng gói trong lõi mỏng
   • Sự đánh đổi: tính toàn vẹn của đường may, độ sạch và kiểm soát dung sai
3. Thông số kỹ thuật:
   • Chú thích vẽ phải có
   • Lựa chọn vật liệu và ăn mòn
   • Yêu cầu kiểm tra giúp giảm thất bại tại hiện trường
4. Việc thực hiện:
   • Điểm kiểm tra QC và tiêu chí chấp nhận
   • Bảng chế độ lỗi để phân loại nguyên nhân gốc rễ
   • Danh sách kiểm tra RFQ để rút ngắn thời gian lấy mẫu

Người mua đau điểm địa chỉ ống hình bầu dục phẳng

Hầu hết các vấn đề về nguồn cung ứng và thiết kế xung quanh ống tản nhiệt không phải là “bí ẩn” mà là sự va chạm có thể đoán trước được giữa mục tiêu hiệu suất và giới hạn đóng gói.Ống hình bầu dục phẳnghiển thị trong danh sách rút gọn khi người mua cần giải quyết một (hoặc nhiều) điểm yếu sau:

• Truyền nhiệt không đủ trong độ dày lõi có sẵn:bạn cần tương tác bề mặt hiệu quả hơn với các vây mà không làm bộ tản nhiệt sâu hơn.
• Dòng chảy mục tiêu chống sụt áp:hiệu suất nhiệt được cải thiện chẳng có ý nghĩa gì nếu máy bơm không thể duy trì lưu lượng cần thiết.
• Giảm cân:đặc biệt là trong các hệ thống ô tô và di động, nơi mỗi gram đều bị nghi ngờ.
• Rủi ro rò rỉ và bảo hành:chất lượng đường may, khả năng tương thích của mối hàn và độ sạch sẽ có thể tạo nên hoặc phá vỡ độ tin cậy.
• Vấn đề về năng suất sản xuất:sự thay đổi kích thước gây ra sự không phù hợp với vây, các khoảng trống hàn và các gai vụn.
• Ăn mòn và các tổ hợp kim loại hỗn hợp:các cặp điện và việc chuẩn bị bề mặt kém làm tăng tốc độ hư hỏng trong môi trường khắc nghiệt.

Bài học thực tế:Ống hình bầu dục phẳngcó thể là một giải pháp mạnh mẽ, nhưng chúng không “tự động sửa” chất lượng hoặc thiết kế hệ thống. Họ khen thưởng những thông số kỹ thuật tốt và trừng phạt việc mua hàng không rõ ràng.

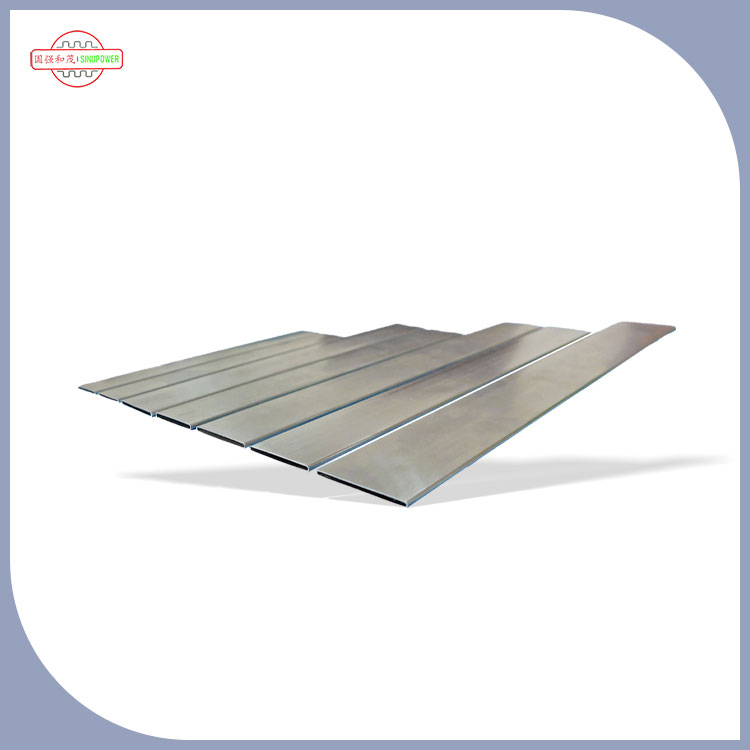

Điều gì thay đổi khi một ống trở thành "hình bầu dục phẳng"

Hình dạng “hình bầu dục phẳng” không chỉ mang tính thẩm mỹ—nó thay đổi cách ống tiếp xúc với các cánh tản nhiệt, cách không khí chảy qua lõi, và cách nhiệt truyền từ chất làm mát ra môi trường bên ngoài.

• Vùng tiếp xúc vây hiệu quả hơn:các mặt phẳng hơn thường mang lại diện tích liên kết ổn định hơn so với ống tròn, điều này có thể hỗ trợ đường dẫn nhiệt khi thiết kế vây được khớp đúng cách.
• Đóng gói tốt hơn trong lõi mỏng:biên dạng này có thể giúp các nhà thiết kế lắp nhiều hàng ống hơn hoặc tối ưu hóa bước cánh tản nhiệt mà không cần mở rộng cụm lắp ráp.
• Tiềm năng cải thiện hiệu suất trên không:tùy thuộc vào hình dạng cánh tản nhiệt và độ mở rộng, khả năng truyền nhiệt từ phía không khí có thể được cải thiện trong khi vẫn duy trì khả năng cản luồng khí có thể kiểm soát được.
• Độ nhạy cao hơn với dung sai và tính toàn vẹn của đường may:các lợi ích sẽ biến mất nhanh chóng nếu độ dày thành hoặc chất lượng đường may khác nhau giữa các lô.

Làm thế nào để xác định các ống hình bầu dục phẳng mà không tốn kém

Nếu RFQ của bạn nói “ống hình bầu dục phẳng dành cho bộ tản nhiệt”, bạn sẽ nhận được 10 câu trích dẫn và 11 cách diễn giải. Cách cắt nhanh nhất rủi ro là xác định những gì thực sự kiểm soát hiệu suất và độ tin cậy.

Danh sách kiểm tra thông số kỹ thuật bạn có thể dán vào RFQ

• Kích thước hồ sơ ống:trục chính, trục nhỏ và bán kính góc (đính kèm bản vẽ hoặc phác thảo mặt cắt ngang).
• Độ dày và dung sai của tường:bao gồm độ dày mục tiêu và sự thay đổi có thể chấp nhận được.
• Chiều dài, dung sai cắt và tình trạng cuối:kiểm soát lưỡi dao, độ vuông góc của đầu và các yêu cầu xử lý.
• Chất liệu và tính khí:chỉ định họ hợp kim nhôm hoặc các đặc tính cần thiết (độ dẫn nhiệt, chống ăn mòn, khả năng định hình).
• Phương pháp đường may / hàn:xác định xem ống có được hàn hay không và yêu cầu chấp nhận đường may nào (kiểm tra trực quan + rò rỉ + độ bền).
• Điều kiện bề mặt:yêu cầu về độ sạch đối với hàn đồng, cộng với mọi nhu cầu về lớp phủ hoặc xử lý bề mặt.
• Điều kiện hoạt động:loại chất làm mát, áp suất tối đa, xung áp suất, phạm vi nhiệt độ và môi trường ăn mòn.
• Kiểm tra chất lượng và hồ sơ:phương pháp kiểm tra rò rỉ, kế hoạch lấy mẫu, truy xuất nguồn gốc và định dạng báo cáo kiểm tra.
• Đóng gói và xử lý:bao bì chống biến dạng, chống ẩm và tiêu chí hư hỏng khi đến nơi.

Bảng “phải hỏi” thiết thực dành cho người mua

Kiểm soát chất lượng thực sự ngăn ngừa rò rỉ và phế liệu

Người mua thường nghe thấy “QC nghiêm ngặt” trong mỗi báo giá. Sự khác biệt là liệu QC có gắn liền với việc ngăn ngừa sai sót hay không. VìỐng hình bầu dục phẳng, các điểm kiểm tra có ý nghĩa nhất thường bao gồm:

• Xác minh tài liệu đến:hợp kim/nhiệt độ nhất quán và khả năng truy xuất nguồn gốc làm giảm sự biến đổi ở hạ lưu.
• Kiểm soát kích thước trong quá trình:Sự ổn định của biên dạng trong quá trình tạo hình và hàn là nền tảng của năng suất.
• Giám sát đường may:tính liên tục của đường may, tính nhất quán trong mối hàn và các khuyết tật bề mặt là những dấu hiệu sớm về nguy cơ rò rỉ.
• Kiểm tra rò rỉ:các thử nghiệm rò rỉ không khí dựa trên áp suất (hoặc tương đương) phát hiện các khuyết tật trước khi vận chuyển.
• Kiểm tra độ sạch và cặn:đặc biệt quan trọng khi bước tiếp theo của bạn là hàn vảy cứng hoặc nối dựa trên từ thông.
• Kiểm soát đóng gói:ống thành mỏng dễ biến dạng; hư hỏng vận chuyển trở thành phế liệu ẩn trong quá trình lắp ráp.

Những hư hỏng thường gặp và cách phòng tránh

Khi bộ tản nhiệt bị hỏng, nguyên nhân thường là do ống dẫn đầu tiên—nhưng nguyên nhân cốt lõi có thể là do các khoảng trống thông số kỹ thuật, mối hàn không tương thích, xử lý hư hỏng hoặc ăn mòn từ thiết kế kim loại hỗn hợp. Bảng này giúp bạn phân loại vấn đề nhanh chóng.

Nơi ống hình bầu dục phẳng hoạt động tốt nhất

Ống hình bầu dục phẳngthường được sử dụng khi bạn cần hiệu suất nhiệt cao trong lõi nhỏ gọn và bạn có thể kiểm soát quá trình sản xuất và gia nhập. Các lĩnh vực phù hợp với mục đích điển hình bao gồm:

• Bộ tản nhiệt ô tô:cân bằng khả năng thải nhiệt, trọng lượng, hạn chế đóng gói và tính nhất quán về khối lượng sản xuất.
• Lõi gia nhiệt và bộ trao đổi nhiệt HVAC:cụm lắp ráp nhỏ gọn với yêu cầu cao về khả năng chống rò rỉ và độ lặp lại.
• Hệ thống làm mát công nghiệp:trong đó hiệu suất ổn định và tuổi thọ lâu dài quan trọng hơn chi phí ban đầu thấp nhất.
• Ứng dụng làm mát đặc biệt:khi cấu hình ống giúp khớp với cấu trúc cánh tản nhiệt hoặc đường dẫn luồng khí độc đáo.

Các dự án tốt nhất được xử lýỐng hình bầu dục phẳngnhư một thành phần hệ thống—không phải một hàng hóa. Tư duy đó chính là điều ngăn cản “Ống rẻ tiền, hỏng hóc đắt tiền.”

Cách làm việc với nhà cung cấp như một kỹ sư chứ không phải một con bạc

Mối quan hệ nhà cung cấp đáng tin cậy bắt đầu bằng ngôn ngữ kỹ thuật chung. Đây là quy trình làm việc nhẹ nhàng giúp giảm chu kỳ lấy mẫu:

1. Chia sẻ sớm một bản vẽ đơn giản:mặt cắt ngang, dung sai, chiều dài và tình trạng kết thúc.
2. Xác định các bài kiểm tra chấp nhận của bạn:phương pháp kiểm tra rò rỉ và tiêu chí đạt/không đạt trước khi báo giá, không phải sau khi dùng thử.
3. Căn chỉnh quá trình tham gia:hàn đồng, hàn hoặc các bước lắp ráp khác có ảnh hưởng đến tình trạng bề mặt và độ sạch sẽ.
4. Yêu cầu một lô thí điểm nhỏ:xây dựng một số lõi và xác nhận: độ ổn định rò rỉ, áp suất, nhiệt và kích thước.
5. Khóa kỳ vọng truy xuất nguồn gốc:việc đánh dấu lô hàng hoặc ghi chép lô hàng giúp có thể phân tích nguyên nhân gốc rễ.

Nếu bạn đang đánh giá các nhà cung cấp, bạn nên chọn một nhà cung cấp đã tập trung vào sản xuất ống truyền nhiệt thay vì “ống kim loại nói chung.” Ví dụ,Ống truyền nhiệt Sinupower Changshu Ltd. định vị hoạt động sản xuất của nó xung quanh giải pháp ống tản nhiệt và trao đổi nhiệt, bao gồm các dạng ống hình bầu dục phẳng và ống hàn được sử dụng trong hệ thống làm mát. Lý do thực tế nhất cho vấn đề này rất đơn giản: các nhóm sống trong lĩnh vực này có xu hướng hiểu các phương thức thất bại thực sự. (rò rỉ, vấn đề liên kết, biến dạng) và xây dựng QC xung quanh việc ngăn chặn chúng.

Câu hỏi thường gặp

Q1:Ống hình bầu dục phẳng và ống tròn cho bộ tản nhiệt?

Cấu hình hình bầu dục phẳng thường được chọn vì hiệu quả đóng gói và lợi thế tiếp xúc với vây trong lõi nhỏ gọn, trong khi ống tròn có thể đơn giản hơn trong một số thiết lập sản xuất. Sự lựa chọn tốt nhất phụ thuộc vào thiết kế vây của bạn, hạn chế về không gian và tính nhất quán mà bạn có thể giữ trên các lô sản xuất.

Q2:Hàn ống hình bầu dục phẳng cho bộ tản nhiệt?

Thiết kế hàn có thể mang lại hiệu suất mạnh mẽ khi tính toàn vẹn của đường may được kiểm soát chặt chẽ và được xác minh bằng thử nghiệm rò rỉ. Nếu hệ thống của bạn thấy chu kỳ áp suất cao, hãy đảm bảo các tiêu chí chấp nhận đường may và phương pháp thử nghiệm được xác định rõ ràng trong thông số kỹ thuật mua hàng.

Câu 3:Những gì cần bao gồm trong RFQ cho ống hình bầu dục phẳng?

Tối thiểu: kích thước hồ sơ với dung sai, độ dày thành, yêu cầu vật liệu, phương pháp và tiêu chí kiểm tra rò rỉ, độ sạch các yêu cầu về hàn đồng và đóng gói/xử lý để ngăn ngừa biến dạng.

Câu 4:Làm thế nào để giảm rò rỉ sau khi hàn?

Tập trung vào độ sạch sẽ, tính tương thích của điều kiện bề mặt với quy trình hàn của bạn, kích thước ống ổn định (để có cánh tản nhiệt phù hợp), và kiểm tra rò rỉ phù hợp với thực tế sản xuất của bạn—chứ không chỉ là một tuyên bố chung chung “QC đã đạt”.

Câu 5:Cân nhắc ăn mòn cho ống hình bầu dục phẳng?

Nguy cơ ăn mòn phụ thuộc vào môi trường, hóa chất làm mát và bề mặt hỗn hợp kim loại. Căn chỉnh lựa chọn hợp kim và bất kỳ chiến lược phủ nào với các điều kiện sử dụng thực tế và làm rõ liệu ứng dụng của bạn có tiếp xúc với muối, độ ẩm hoặc môi trường khắc nghiệt hay không.

Kết thúc và các bước tiếp theo

Ống hình bầu dục phẳngcó thể là một bản nâng cấp mang tính đòn bẩy cao khi bạn cần bao bì nhỏ gọn, hiệu suất nhiệt tốt hơn và tính nhất quán trong sản xuất đáng tin cậy—nhưng chỉkhi thông số kỹ thuật của ống, tính toàn vẹn của đường may và điểm kiểm tra QC được ghi đủ rõ ràng để loại bỏ sự mơ hồ.
